Měření hladiny v destilační koloně

Publikováno: 20.2.2014

Měření hladiny v destilační koloně

Mnoho rafinérií modernizuje technologie měření hladin ve svých provozech. V případě rozšíření provozů jsou preferovány moderní metody měření od počátku uvedení do provozu. Jeden z největších zpracovatelů ropy si rovněž zvolil reflektometrické (TDR)radarové hladinoměry jako standard pro měření hladin v obtokových stavoznacích (bypassech). V porovnání s konvenčními metodami měření, jako jsou vztlakové nebo DP (tlaková diference) systémy, poskytuje TDR radarové měření nejenom technologické maximum, ale rovněž efektivitu s nízkými náklady během celé životnosti měření počínajíc plánováním projektu, během instalace, servisu a údržby. V destilačních kolonách, kde se z nafty termickou metodou separují různé frakce, se hladiny měří v různých stupních separace. Naměřené hodnoty jsou používány pro plnění a vyprazdňování v procesech, které probíhají nepřetržitě.

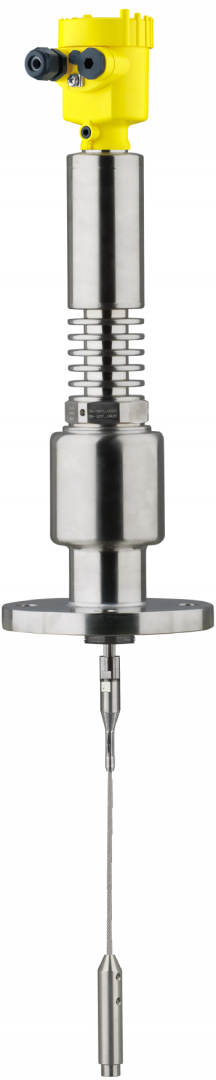

VEGAFLEX 86

Procesní data



Hladinoměr VEGAFLEX 86 měří hladinu ropy, která je zahřívána až na teplotu 400°C a následně dělena na jednotlivé frakce při opakované destilaci v kolonách. Pro měření hladin v jednotlivých stupních destilačních kolon, které jsou jedna na druhé, jsou tyto vybaveny referenčními nádržemi (bypassy) ve kterých se měří výška hladin. Mikrovlnné impulsy jsou vedeny po tyčové anténě a tak komora bypassu nemá vliv na rychlost jeho šíření. Ostatní faktory jako např. nánosy, sváry nebo koroze na stěnách bypassu jsou pro kvalitu měření rovněž irelevantní. Případné nánosy na tyčové anténě radarového (TDR) hladinoměru nemají vliv na přesnost měření.

Výhody uživatele



Podrobné technické informace naleznete zde:
VEGAFLEX 86
